Lò sưởi bút chì công nghiệp

Mô tả Sản phẩm

Nhà máy Máy sưởi hộp mực công nghiệp tùy chỉnh để sưởi ấm khuôn ngâm

Bộ gia nhiệt hộp mực bao gồm một ống thép không gỉ hình trụ và do đó có khả năng chống ăn mòn cao. Dây đốt nóng bên trong nằm trên lõi gốm.

Số lượng cuộn dây thay đổi tùy theo công suất. và cung cấp sự phân bổ nhiệt đồng đều tuyệt vời, giúp tăng đáng kể tuổi thọ của lò sưởi cũng như ngăn chặn quá trình oxy hóa dây sưởi ngay cả ở nhiệt độ cao.

Các chất rắn, chất lỏng và chất khí cần được làm nóng bằng bộ gia nhiệt hộp mực, truyền nhiệt nhanh chóng bằng cách dẫn nhiệt nếu bộ tạo nhiệt (hộp mực) tiếp xúc trực tiếp với bộ tản nhiệt (bất kỳ chất rắn, lỏng hoặc khí nào). Được sử dụng rộng rãi để sản xuất các bộ phận nhựa và cao su trong ngành công nghiệp ô tô hoặc trong ngành chế biến thực phẩm, v.v. chúng cũng thường được tìm thấy trong các ngành công nghiệp hóa chất, điện tử, thiết bị y tế, đóng gói và hạt nhân.



Ngoài phạm vi tiêu chuẩn rộng rãi của chúng tôi, chúng tôi còn phát triển và sản xuất máy sưởi hộp mực theo nhu cầu đặc biệt của bạn.

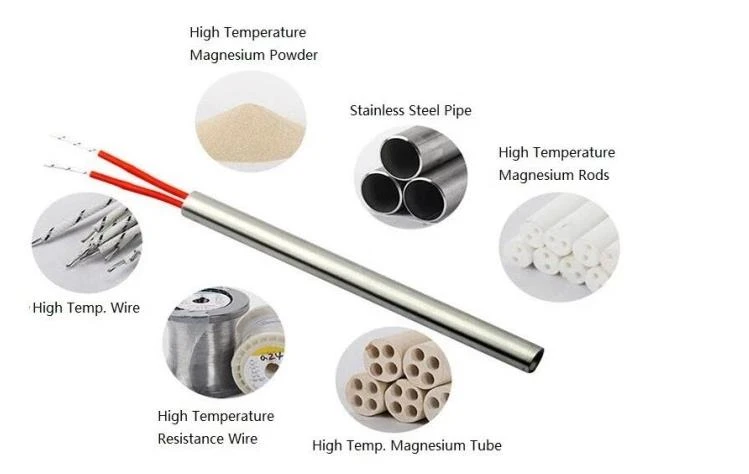

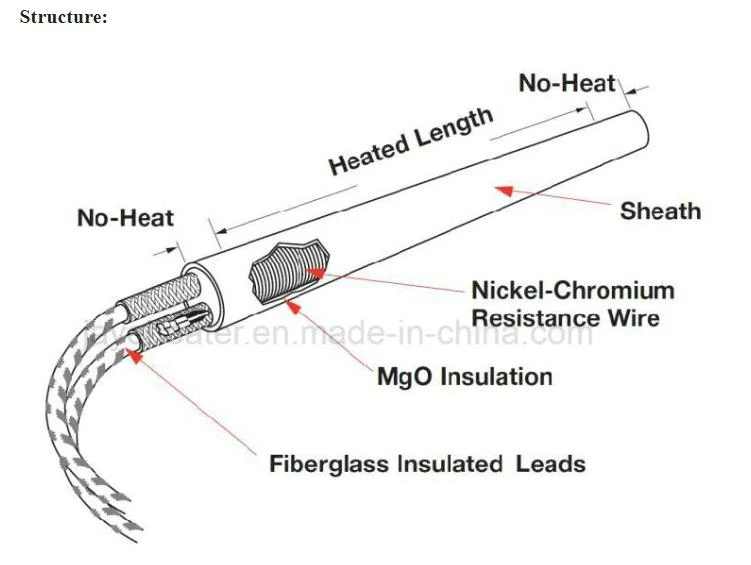

Bộ gia nhiệt hộp mực được làm bằng cấu trúc gấp nếp hoặc uốn cong bao gồm một dây điện trở niken crom cao cấp quấn quanh lõi MgO chất lượng cao được đặt ở giữa trong vỏ thép không gỉ.

Bộ gia nhiệt hộp mực được sử dụng để gia nhiệt một số bộ phận kim loại và có thể được lắp ống lót có ren để gia nhiệt chất lỏng cho một số ứng dụng nhất định. máy sưởi hộp mực sẽ đạt nhiệt độ kim loại lên tới 760 độ với vật liệu thích hợp, mật độ watt và các lựa chọn phù hợp.

Khả năng hoạt động của hộp mực nóng:

Nhiệt độ bộ phận lên tới 1400 độ F (760 độ C) trên vỏ hợp kim 800

Mật độ watt lên tới 40W/cm2

Điện áp tối đa lên tới 480VAC, Điện áp tối thiểu lên tới 5VAC

Đường kính tối thiểu lên tới 3mm

Đường kính tối đa lên tới 35mm

Lợi ích của máy sưởi hộp mực:

Dễ dàng và tiết kiệm để cài đặt

Được thiết kế bằng vật liệu hạng nhất

Truyền nhiệt tối đa

Dễ bảo trì

nhiệt độ đồng đều

Chống oxy hóa và ăn mòn

Bền chặt

Chứng nhận CE do TÜV Rheinland cấp

Chi tiết kỹ thuật máy sưởi hộp mực:
1. Đường kính ống: Φ3mm-Φ30mm
2. Chất liệu ống: SS304; SS316, SS321, NICOLOY800, v.v.
3. Vật liệu cách nhiệt:Mgo có độ tinh khiết cao
4. Phần tử dây điện trở: Ni-Cr hoặc FeCr
5.Tùy chọn kết nối khách hàng tiềm năng: Khách hàng tiềm năng bị uốn hoặc hoán đổi
6.Dây dẫn và loại dây dẫn kết nối, Tiêu chuẩn sợi thủy tinh 10" (Tùy chọn dây, sợi thủy tinh nhiệt độ cao silicone

Vật liệu vỏ bọc hộp mực	SS304.321.316L, Incoloy800.840, Titan
Vật liệu cách nhiệt	MgO có độ tinh khiết cao
Sức chống cự	Ni-Cr hoặc FeCr
Điện áp tối đa	480VAC
Mật độ công suất	cao/trung bình/thấp(5-40w/cm2)
Dung sai công suất	dung sai :+5% -10%
chiều	Đường kính: Tối thiểu. đường kính: 3mm
Chiều dài của hộp mực nóng:	tùy chỉnh
Tùy chọn khách hàng tiềm năng	Uốn-on/Swaged-in
Các loại chì	Dây niken cách nhiệt bằng sợi thủy tinh Swage (750 độ)
	Dây uốn PTFE ( 250 độ ) Dây uốn
	dây cách điện silicon (200 độ)
	Dây niken cách nhiệt bằng sợi thủy tinh (450 độ)
Nội bộ	Cặp nhiệt điện loại J hoặc K có sẵn
Tùy chọn bảo vệ chì	Bện thép không gỉ
	Ống mềm bằng thép không gỉ
sự lựa chọn khác	Bộ gia nhiệt uốn cong, ở phần không tỏa nhiệt, góc tới 90 độ
	mặt bích lắp

Tính năng làm nóng hộp mực:
Hộp mực thông thường có thể được chia:
1. Mật độ năng lượng cao(công suất vùng nhiệt đủ 10~25w/cm2)
Nhiệt độ làm việcNhỏ hơn hoặc bằng 450 độ.
2. Công suất trung bình, thấpmật độ (công suất đủ vùng nhiệt 5 ~ 11/cm2)
nhiệt độ làm việcNhỏ hơn hoặc bằng 300 độ
Bình chọn:12 ~ 250V (hoặc theo yêu cầu)
Xây dựng mật độ cao
Cấu trúc bằng thép không gỉ chất lượng cao mang lại sự bảo vệ lâu dài ngay cả trong những môi trường công nghiệp khắc nghiệt nhất
Được bảo vệ bằng vỏ thép không gỉ, mật độ watt của chúng có thể đạt tới 50 W/cm2 và nhiệt độ hoạt động của chúng có thể lên tới 800 độ.

Yếu tố làm nóng hộp mực:
Vui lòng xem xét các yếu tố sau để chọn máy sưởi hộp mực phù hợp.
Nhiệt độ hoạt động
Mật độ watt của bộ phận làm nóng
Vật liệu vỏ bọc (ăn mòn hoặc không ăn mòn)

Nhiệt độ của chất ăn mòn

Mức độ thông khí của chất ăn mòn tiếp xúc

Vận tốc của chất ăn mòn

Dữ liệu kích thước hộp mực nóng:
Bảng này hiển thị chiều dài vỏ bọc tối thiểu/tối đa cho các đường kính sẵn có.

Đường kính			Chiều dài
Bình thường	Thật sự		tối thiểu		Tối đa
TRONG.	TRONG.	Mm	TRONG	Mm	TRONG	Mm
1/8	0.122	3.1	7/8	22.2	12	305
1/4	0.246	6.3	7/8	22.2	36	915
3/8	0.371	9.4	7/8	22.2	48	1220
1/2	0.496	12.6	7/8	22.2	60	1520
5/8	0.621	15.8	1	25	72	1830
3/4	0.746	18.9	1	25	72	1830
1	0.996	25.3	1 1/4	32	72	1830

Cho biết chiều dài vỏ bọc tối đa được đề xuất; tuy nhiên, độ dài dài hơn có thể có sẵn.

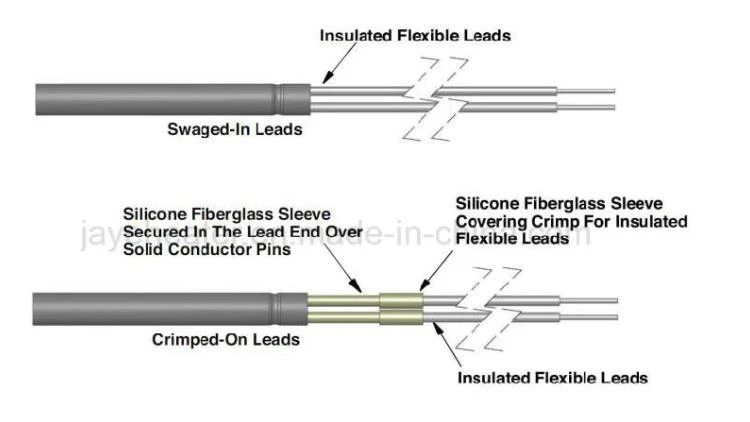

Tùy chọn chấm dứt của bộ làm nóng hộp mực

Khách hàng tiềm năng linh hoạt được hoán đổi

Dây dẫn linh hoạt được hoán đổi, có lớp cách điện bằng sợi thủy tinh silicon, được khuyên dùng cho các ứng dụng trong đó dây dẫn phải được uốn cong tại điểm thoát ra khỏi lò sưởi.
Trừ khi có quy định chiều dài dài hơn, dây dẫn 250mm(10 in.) sẽ được cung cấp.
Bộ gia nhiệt 150 mm (6 inch) hoặc ngắn hơn thường có phần không tỏa nhiệt 6 mm (1/4 inch). Bộ gia nhiệt lên đến 250 mm (10 inch) yêu cầu phần không tỏa nhiệt 25 mm (1 inch). Máy sưởi lớn hơn 250 mm có thể yêu cầu phần không tỏa nhiệt lớn hơn 25 mm. Để đặt hàng, vui lòng ghi rõchuyển vào dẫn linh hoạt.

Dây dẫn góc phải

Dây dẫn góc phải được sử dụng trong các ứng dụng có độ uốn cao và khi hạn chế về không gian là rất quan trọng. Dây dẫn thoát ra một góc 90 độ qua mặt bên của vỏ lò sưởi.


Ống góc vuông có thể cần thiết trên một số công trình nhất định. Để đặt hàng, hãy chỉ địnhgóc vuông dẫnvà chiều dài dây dẫn.

Đường kính mm	Chiều dài không tỏa nhiệt tối thiểu mm(in.)
6.5	15 (9/16)
8.0	15 (9/16)
10	17 (2/3)
12.5	18 (11/16)
16.0	20 (3/4)
20.0	21 (13/16)

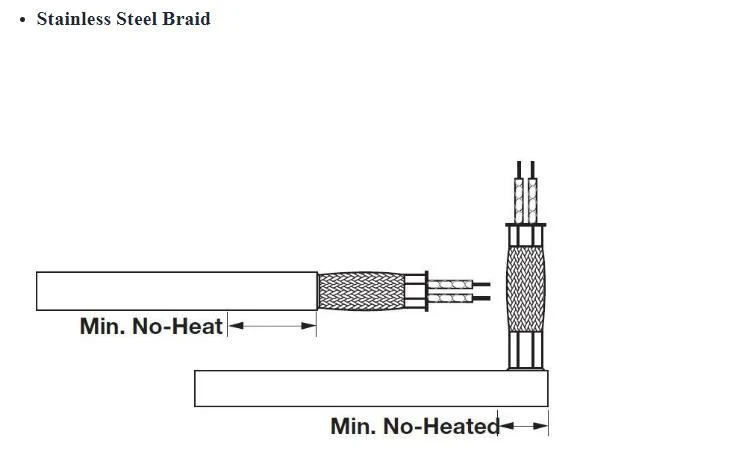

Dây bện bằng thép không gỉ được thiết kế để bảo vệ dây dẫn khỏi bị mài mòn trước các cạnh sắc.
Khi dây dẫn thoát thẳng ra, dây bện sẽ được quấn vào phần không sinh nhiệt của lò sưởi. Khi các dây dẫn thoát ra ở một góc vuông, đầu nối uốn sẽ được sử dụng để gắn các dây bện.
Trừ khi có quy định khác, dây dẫn có chiều dài 250 mm(10 in.) và dây bện dài 200 mm(8 in.). Để đặt hàng, hãy chỉ định một trong haibện thép không gỉ thẳng hoặc góc phải, chiều dài dây dẫn và phần không tỏa nhiệt.

Đường kính	Tối thiểu. Chiều dài không tỏa nhiệt
	Thẳng	Góc phải mm
Mm
	mm (trong.)		(TRONG.)
6.5	30 (1 1/8)		N/A
8.0	30 (1 1/8)	15	(9/16)
10.0	30 (1 1/8)	17	(2/3)
12.5	30 (1 1/8)	18	(11/16)
16.0	30 (1 1/8)	20	(3/4)
20.0	30 (1 1/8)	21	(13/16)

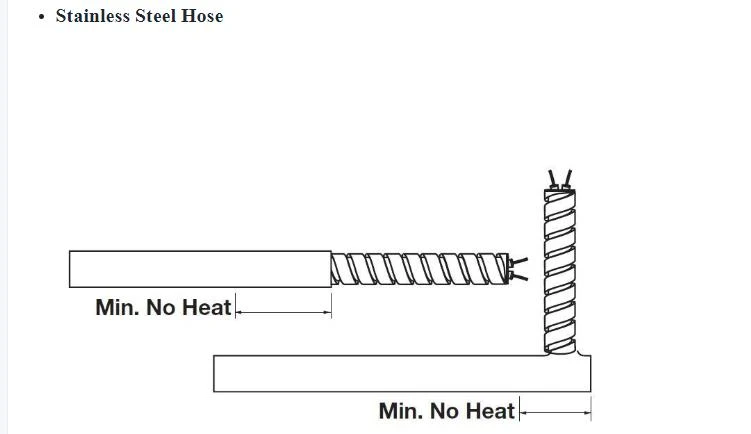

Ống thép không gỉ mang lại sự bảo vệ tốt nhất chống mài mòn từ các cạnh sắc hoặc thiết bị mài mòn. Nó cũng giúp dễ dàng xử lý và nối dây trong môi trường mài mòn.
Khi các dây dẫn đi ra vuông góc với lò sưởi, ống sẽ được hàn bạc vào vỏ. Trừ khi có quy định khác, dây dẫn dài 250 mm(10 in.) và ống dài 200 mm(8 in.). Để đặt hàng, chỉ địnhkhông gỉ ống thép, chiều dài dây dẫn và phần không tỏa nhiệt.

	Tối thiểu. Chiều dài không tỏa nhiệt
Đường kính	Thẳng	Góc phải mm
Mm	mm (trong.)		(TRONG.)
6.5	30 (1 1/8)		N/A
8.0	30 (1 1/8)	15	(9/16)
10.0	30 (1 1/8)	17	(2/3)
12.5	30 (1 1/8)	18	(11/16)
16.0	30 (1 1/8)	20	(3/4)
20.0	30 (1 1/8)	21	(13/16)

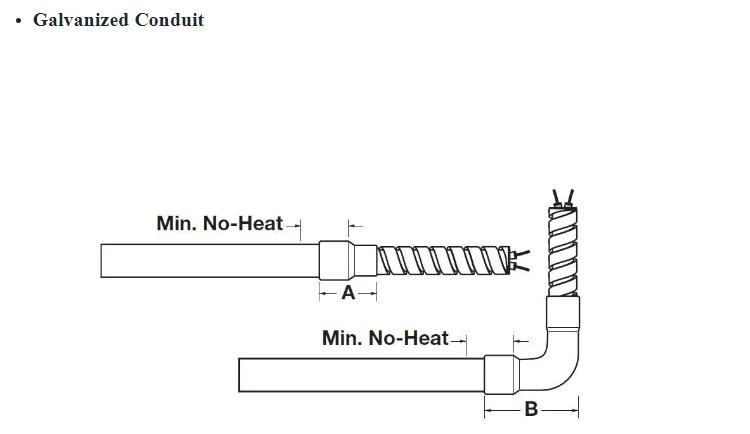

Ống dẫn mạ kẽm tương đương với ống thép không gỉ ở khả năng chống mài mòn.
Ống dẫn được gắn bằng khớp nối đồng khuỷu 90 độ, chồng lên vỏ lò sưởi. Trừ khi được chỉ định, ống dẫn 200 mm (8 in.) được cung cấp, dây dẫn dài hơn ống dẫn 50 mm. Để đặt hàng, chỉ địnhống dẫn mạ kẽm, chiều dài dây dẫn và phần không tỏa nhiệt.

	tối thiểu			mạ điện
Diam ETER		kích thước n A	kích thước n B	Zed
	Không tỏa nhiệt
				ống dẫn
	Chiều dài
Mm		mm (trong.)	mm (trong.)	O.D.
	mm (trong.)
				mm (trong.)
6.5	12(7/16)	22(7/8)	29(1 1/8)	10(3/8)
8.0	12(7/16)	22(7/8)	29(1 1/8)	10(3/8)
10.0	12(7/16)	22(7/8)	29(1 1/8)	10(3/8)
12.5	12(7/16)	28(1 1/8)	30(1 3/16)	14(1/2)
16.0	12(7/16)	28(1 1/8)	34(1 5/16)	14(1/2)
20.0	12(7/16)	29(1 1/8)	36(1 7/16)	16(5/8)

Hạt gốm cách nhiệt

Hạt cách nhiệt bằng gốm bảo vệ dây dẫn khỏi môi trường có nhiệt độ cao trên 450 độ (840 độ F). Các hạt này vừa khít với các dây dẫn rắn và được kéo dài đủ lâu để đến khu vực mát hơn, nơi có thể gắn dây linh hoạt. Để đặt hàng, chỉ địnhhạt gốmvà chiều dài, và chiều dài dây dẫn bổ sung.

Mặt bích cho bộ làm nóng hộp mực

Mặt bích bằng thép không gỉ là phương pháp lắp thuận tiện cũng như cách định vị lò sưởi trong ứng dụng. Phong cách mặt bích theo yêu cầu của khách hàng. Những mặt bích này có thể được đặt ở bất kỳ phần không có nhiệt nào của vỏ lò sưởi. Để đặt hàng, chỉ địnhmặt bích, kích thước mặt bích và vị trí.

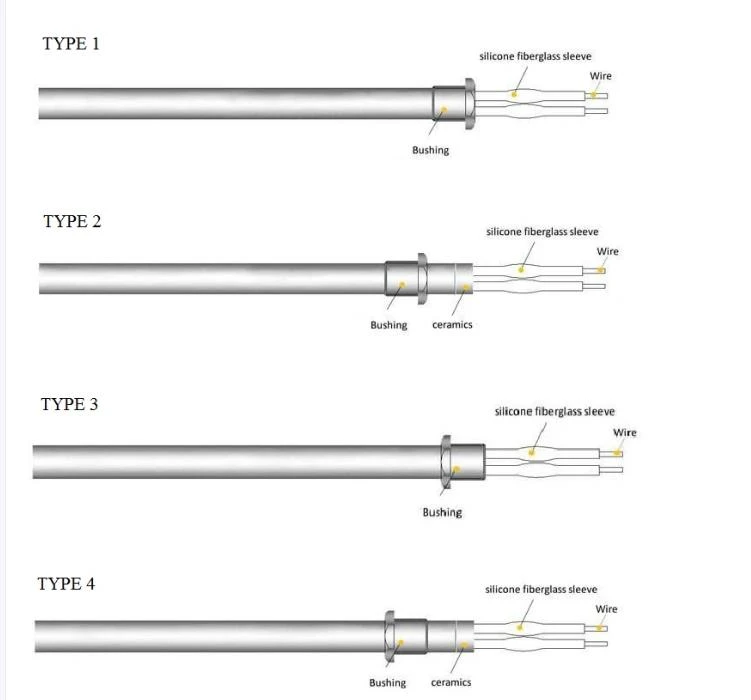

Máy sưởi hộp mực ngâm:

(Đối với các ứng dụng gia nhiệt ngâm trong chất lỏng, hãy sử dụng ống lót có ren bằng đồng hoặc thép không gỉ.)



Kích thước của ống lót ren được khớp theo đường kính ống. Các thông số kỹ thuật của ống lót ren bao gồmRen G, ren NPT, ren BSPP, vân vân.
Hãy liên hệ với chúng tôi để đặt hàng cụ thể.

Cách lắp đặt hộp mực nóng

tạo một lỗ trên phần cần được làm nóng

khoét một lỗ nhẵn để tiếp xúc và truyền nhiệt tốt hơn

mở rộng lỗ qua phần để có thể đẩy thiết bị ra ngoài nếu bạn cần tháo nó ra.

nếu không thể tạo lỗ xuyên qua, hãy tăng kích thước lỗ mà không vượt quá dung sai

Giảm độ rung và uốn của dây dẫn để kéo dài tuổi thọ

ngăn ngừa ô nhiễm từ chất lỏng bằng cách bảo vệ phần cuối của lò sưởi

Khi đặt hàng Máy sưởi hộp mực, vui lòng ghi rõ các thông tin sau:-
1. Loại bộ làm nóng hộp mực (vui lòng tham khảo Tùy chọn chấm dứt).
2. Đường kính của bộ gia nhiệt hộp mực.
3. Chiều dài tổng thể của Bộ gia nhiệt hộp mực thẳng.
4. Công suất & Điện áp
5. Loại chì (sợi thủy tinh / PTFE) & chiều dài chì.
